電動缸 基本安裝形式示意圖

電動缸 – 型號列表（此表只列出了基本規格，上海問得提供 電動缸 的非標定制服務，具體請聯系客服）

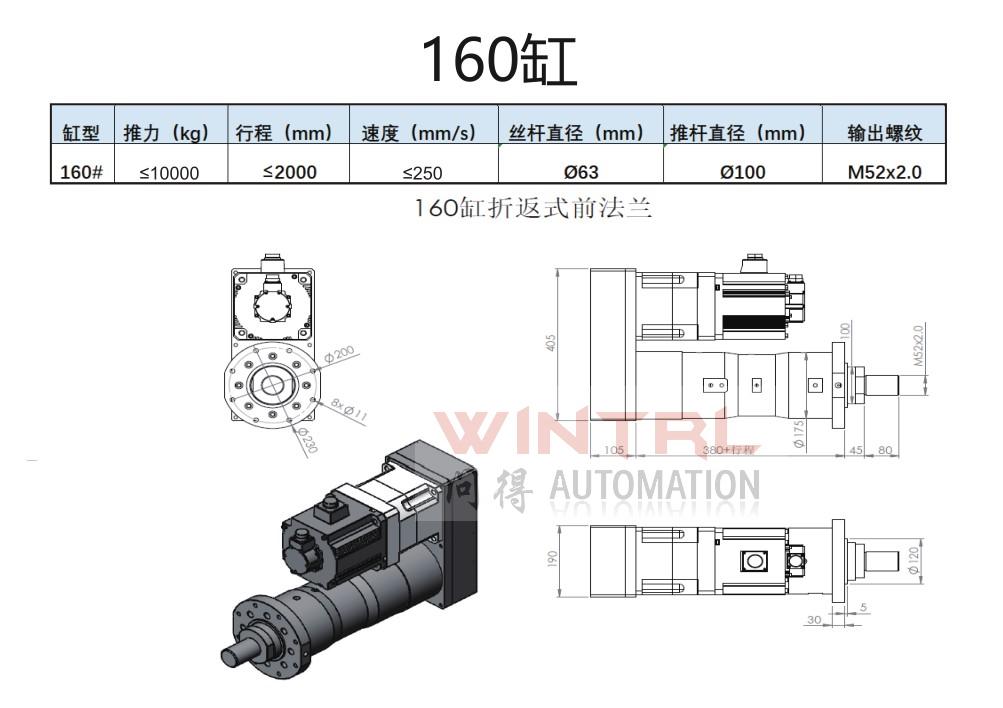

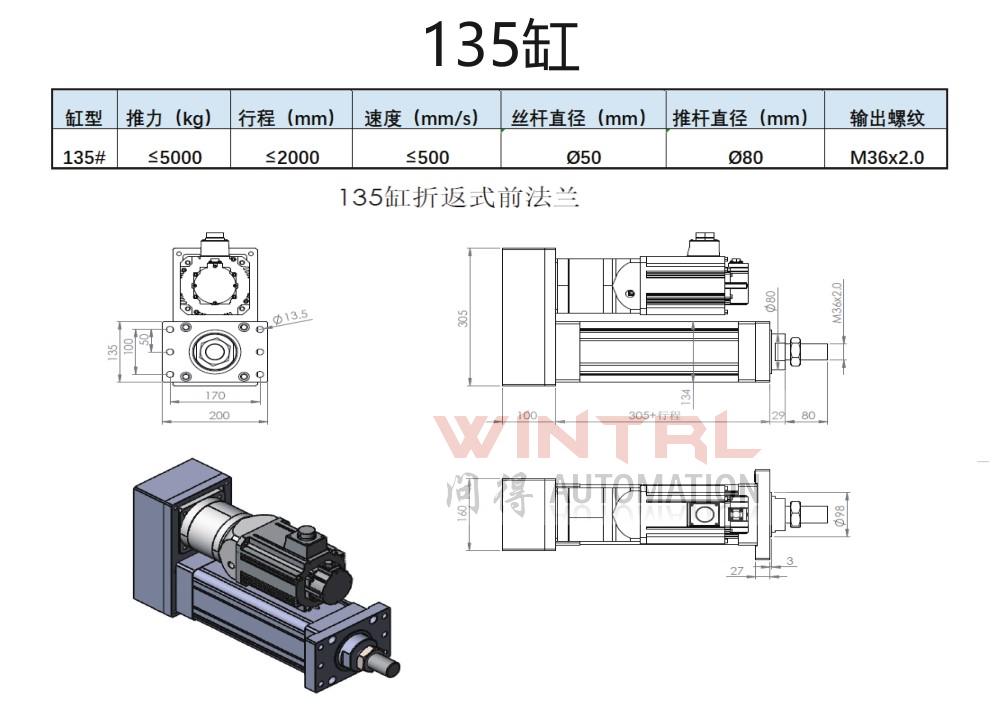

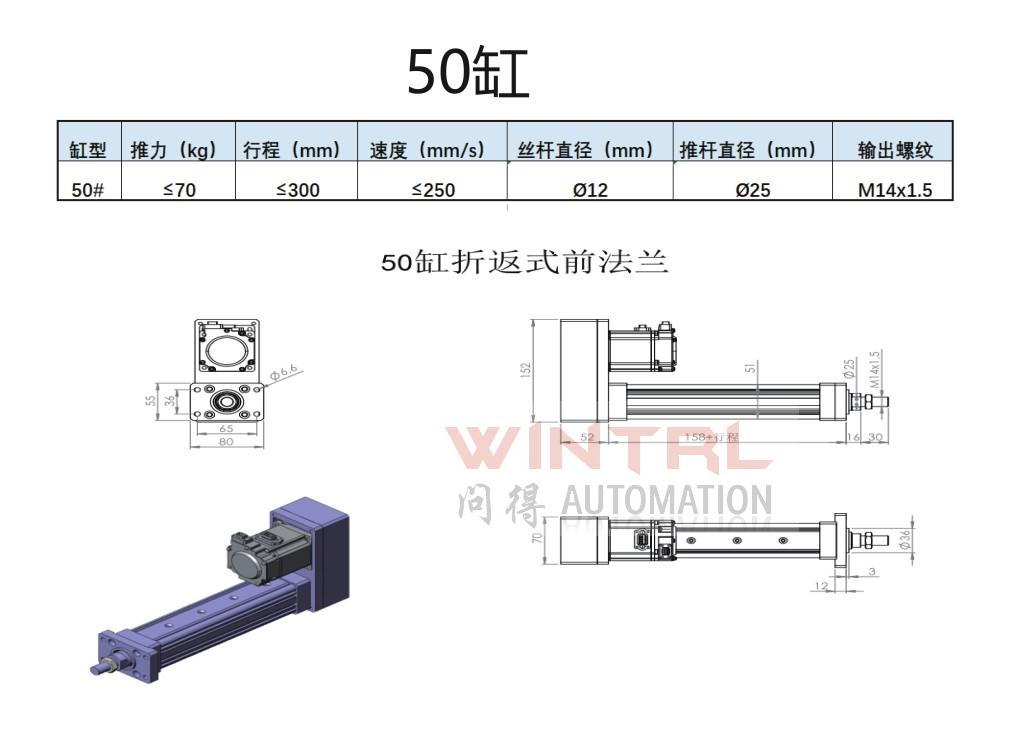

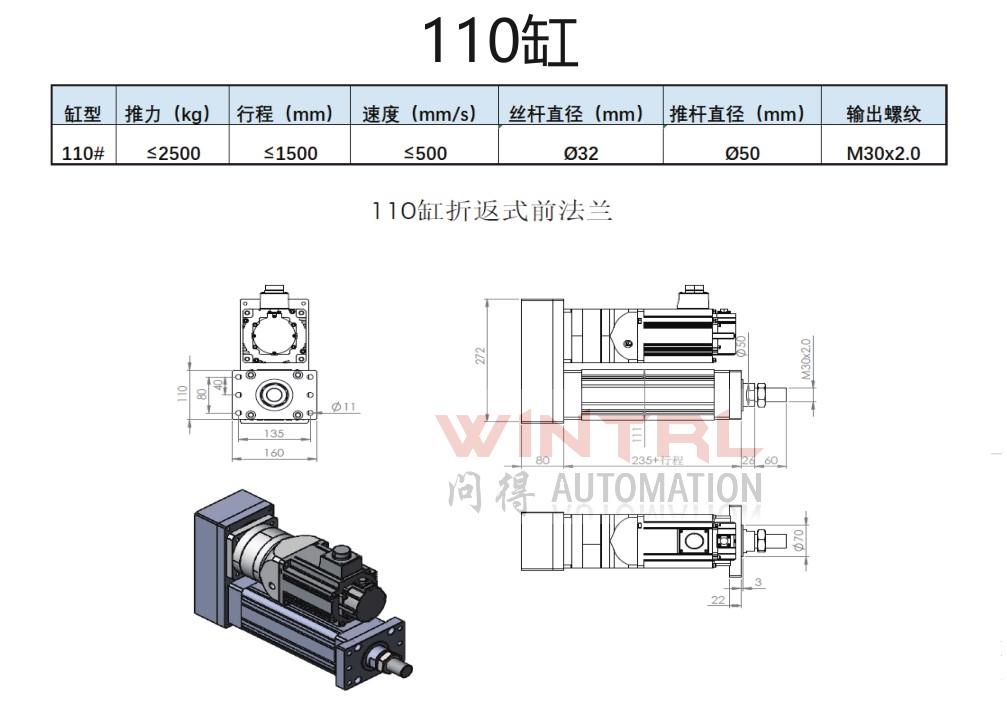

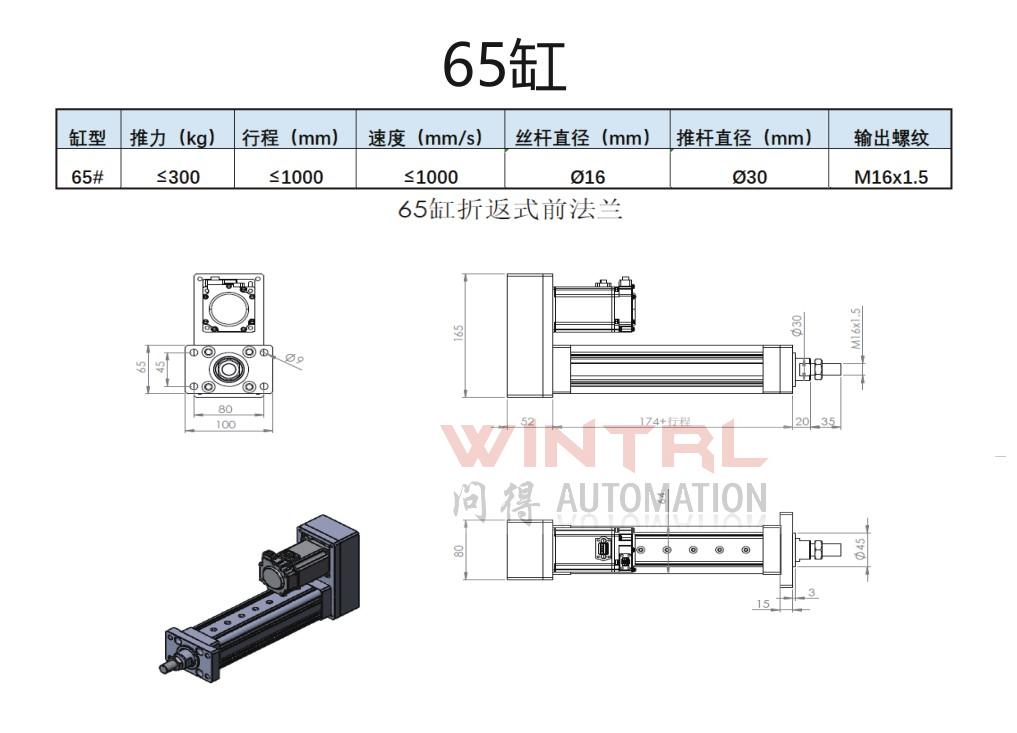

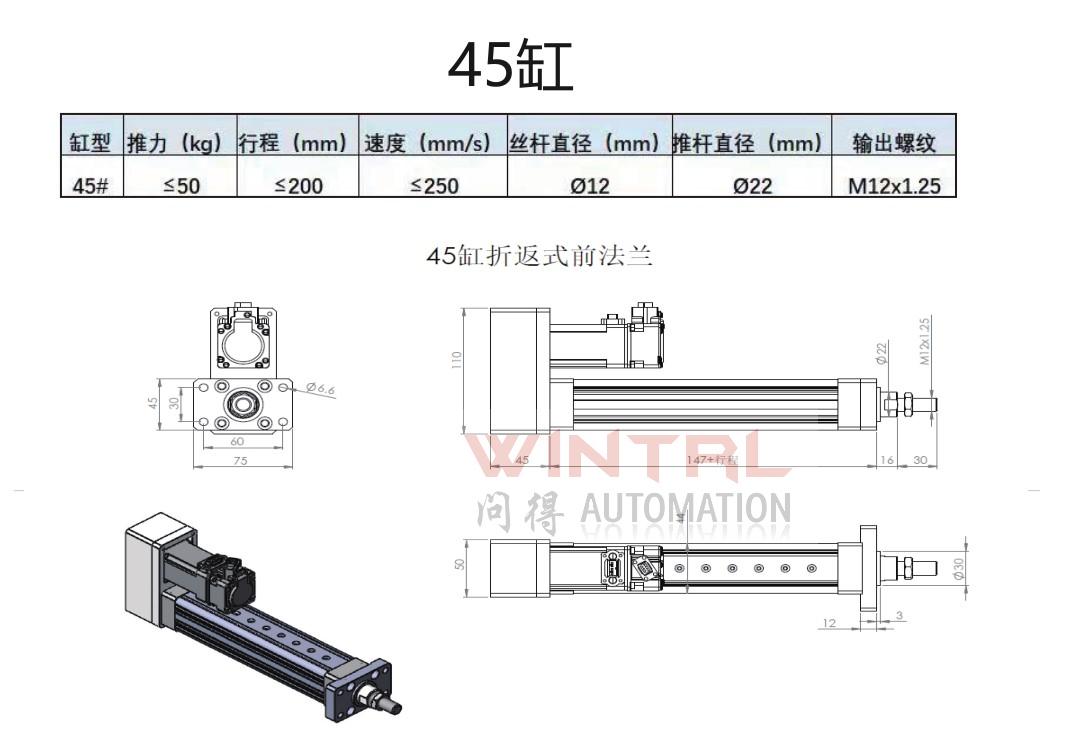

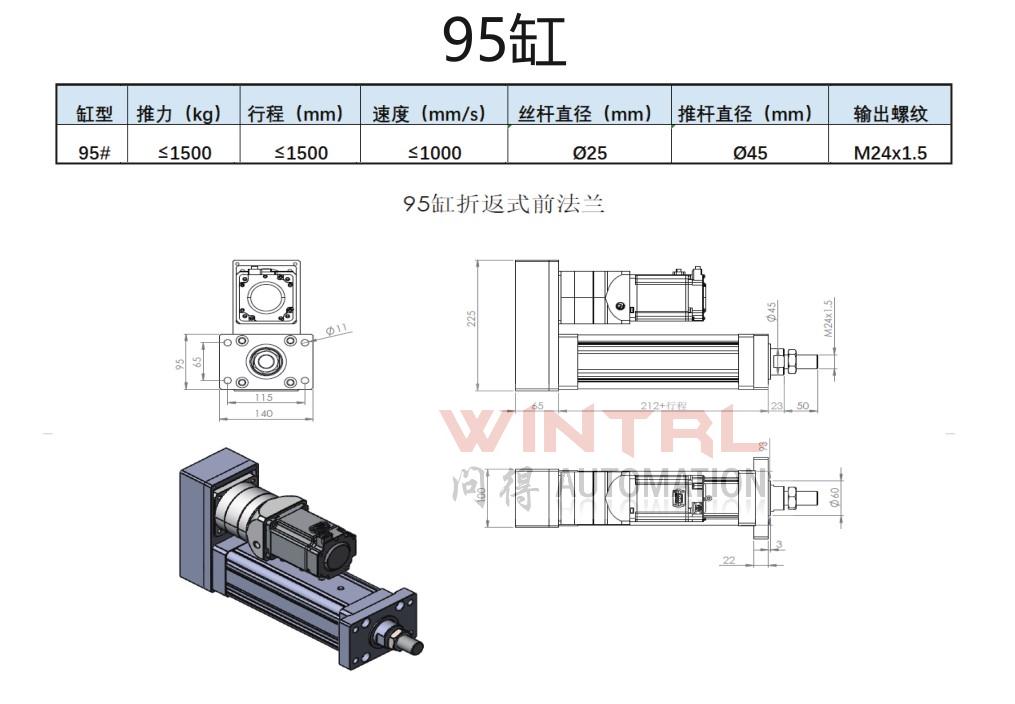

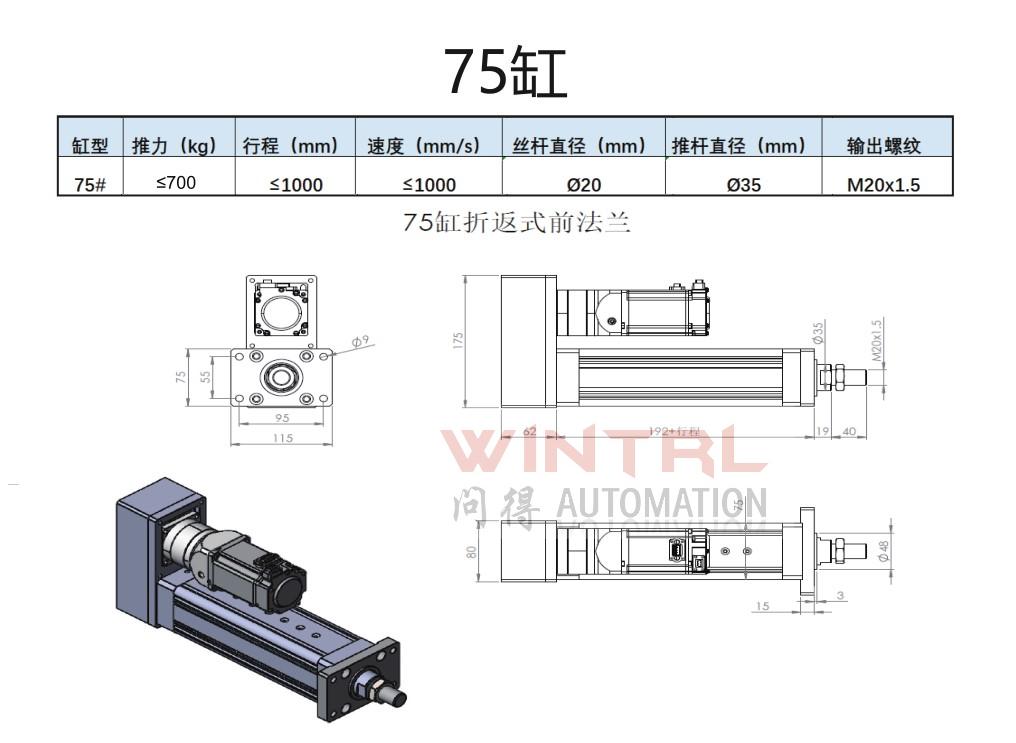

型號 外形寬度 最大行程 最大推力 選型指導 45缸? 推力小于50kg? 行程小于200mm 電機安裝方式（折返、直連）電缸安裝方式（前法蘭、后法蘭、腳座、耳軸）接受非標定制 50缸? 推力小于70kg? 行程小于300mm 電機安裝方式（折返、直連）電缸安裝方式（前法蘭、后法蘭、腳座、耳軸）接受非標定制 65缸? 推力小于300kg? 行程小于1000mm 電機安裝方式（折返、直連）電缸安裝方式（前法蘭、后法蘭、腳座、耳軸）接受非標定制 75缸? 推力小于700kg? 行程小于1000mm 電機安裝方式（折返、直連）電缸安裝方式（前法蘭、后法蘭、腳座、耳軸）接受非標定制 95缸? 推力小于1500kg? 行程小于1500mm 電機安裝方式（折返、直連）電缸安裝方式（前法蘭、后法蘭、腳座、耳軸）接受非標定制 110缸? 推力小于2500kg? 行程小于1500mm 電機安裝方式（折返、直連）電缸安裝方式（前法蘭、后法蘭、腳座、耳軸）接受非標定制 135缸? 推力小于5000kg? 行程小于2000mm 電機安裝方式（折返、直連）電缸安裝方式（前法蘭、后法蘭、腳座、耳軸）接受非標定制 160缸? 推力小于10000kg? 行程小于2000mm 電機安裝方式（折返、直連）電缸安裝方式（前法蘭、后法蘭、腳座、耳軸）接受非標定制

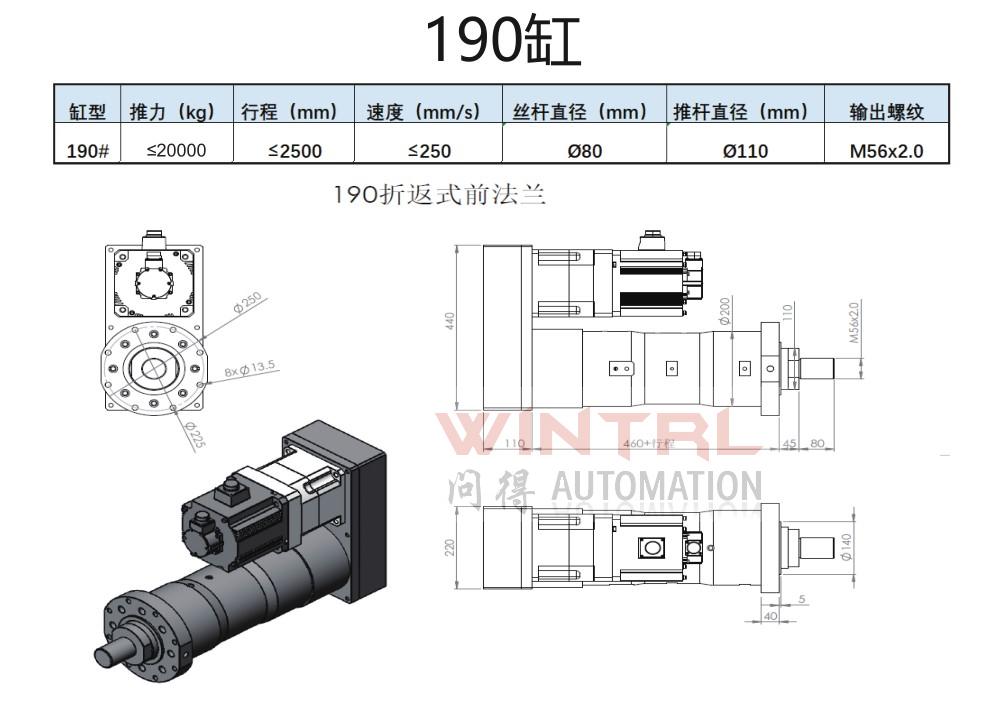

190缸? 推力小于20000kg? 行程小于2500mm 電機安裝方式（折返、直連）電缸安裝方式（前法蘭、后法蘭、腳座、耳軸）接受非標定制

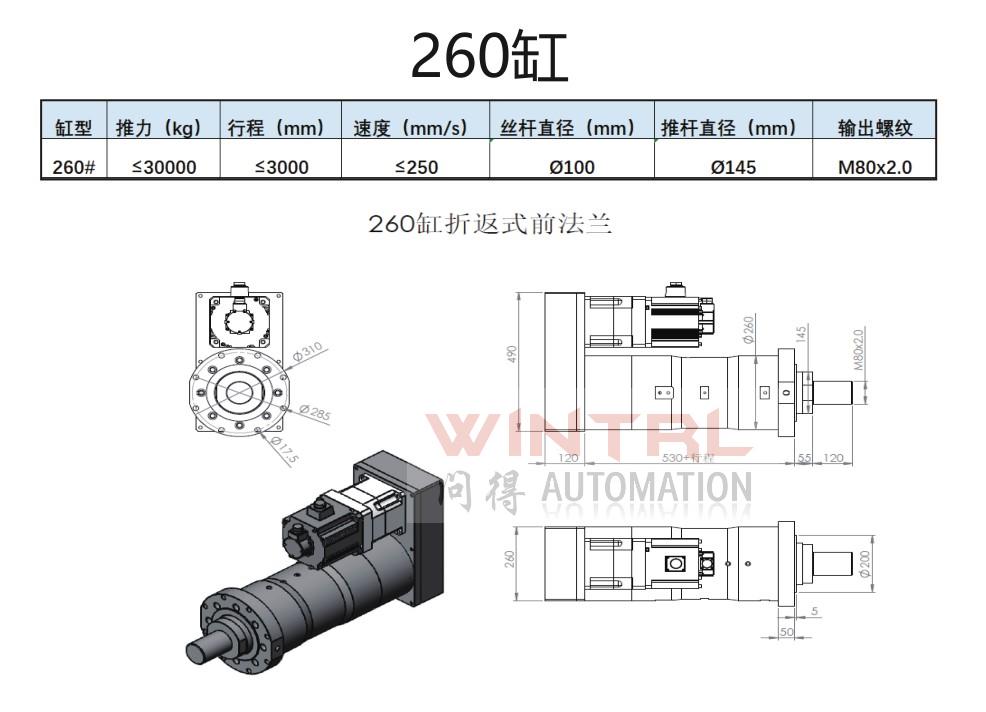

260缸? 推力小于30000kg? 行程小于3000mm 電機安裝方式（折返、直連）電缸安裝方式（前法蘭、后法蘭、腳座、耳軸）接受非標定制

項目案例

電動缸選擇流程：

根據 電動缸 最大負載能力和安裝尺寸選擇 電動缸 類型。

比如需要推力為200kg的 電動缸，在設定0.8的安全系數，那么需要選擇推力為250kg的 電動缸。查參數得知上海問得生產的65缸 最大負載能力為300kg，那么可以選擇65系列 電動缸。

確定運行速度。

這個主要是選擇 電動缸 的導程，一般5mm、10mm、20mm導程的比較常用。其他導程規格請咨詢客服。

確定負載重量。

這個主要是選擇電機功率的選擇，如果負載速度比較低可以選擇小一些的伺服并通過增加減速機的方式，如果速度較高負載也較大那就只能選擇大的伺服電機。

安裝形式選擇。

常規的 電動缸 安裝形式有直連式和折返式，在直連式和折返式電動缸中又分為前法蘭安裝，腳座安裝，尾部鉸鏈安裝等方式。特別注意的是電動缸端部桿端不能受較大的旋轉力（廠家給出的額定最大推力都是直上直下的，就好像導軌能承受較大的負載但是不能承受旋轉擰緊力的道理一樣），所以如果有特殊應用形式需要選擇我們的前導向安裝型 電動缸。其他非標安裝形式也可以定制，歡迎咨詢。
